嘉友JY-WWGY微雾系统用户操作说明书

首先非常感谢您使用我们的产品！

[嘉友新一代JY-WWGY高压微雾系统]提供多种选项和功能。使用本产品之前，请先仔细阅读本说明书。

嘉友新一代JY-WWGY高压微雾系统是特别针对大中型车间在投资传统加湿设备时,面临投资大、运行成本高、维护工作量大等问题，引进国际先进技术开发生产的新一代JY-WWGY型系统，其是在上一代高压微雾系统的基础上经科学改进研发出的新产品，具有成本低、耗电少，加湿效率高，运行稳定性好的特点，全自动化操作，真正实现无人化管理。

嘉友加湿新一代JY-WWGY高压微雾系统集成了多个子系统。包括输入电源检测保护系统、恒压供水系统、断水保护系统，水过滤系统，湿度多点控制电机保护系统，自动排水系统。

高压微雾系统具有智能降尘、工业加湿、造景、降温、除臭消毒五大功能，应用于煤场、料场、水泥厂、搅拌站、焦化厂、钢铁厂、发电厂、碎石厂、铸造厂、城市道路、施工工地、港口码头等场所可降尘抑尘、美化环境。应用于纺织化纤、印刷包装、烟草烟站、电子元器件、光伏固化、汽车喷涂、药品仓库、食品面粉、大棚种植、空调机组配套等场所可加湿、除静电、增湿回潮。应用于景区、公园、小区、售楼部、人工湖、别墅、温泉、假山等场所可景观造雾。应用于工厂车间、公园小区、火车站、汽车站、公交站台、户外餐厅、大型商场、步行街、加油站等场所可舒适降温。应用于垃圾站、养殖场、化工厂、再生资源车间、污水厂、医疗废弃处理站、垃圾装卸平台、垃圾发电厂、垃圾处理站、填埋场、车辆通道等场所可消毒除臭。

公司服务热线：400-0571667

技术售后电话：15867180284

嘉 友 高 压 微 雾 加 湿 器 介 绍

一、嘉友全自动高压雾化加湿标准配置包括：

1、进口高压水泵

2、进口电机

3、全自动进水浮球阀

4、水过滤器

5、主机箱

6、专用水箱

7、湿度自动控制系统

8、水泵断水保护系统

9、自动排水系统

10、高压铜管及卡套接头

11、反溅式自锁微雾喷嘴（数量依系统大小而定）

12、湿度传感器（标准配置1个）

二、安装前需做好如下准备

1、水电供应

A、客户厂方负责接通水电至安装本系统的位置供本系统设备使用

B、须有单独的水源（压力不低于0.02Mpa），流量不低于1.3立方/小时）。

水质需要求符合国家自来水标准！

C、电源（三相五线）---AC380V±10%，50Hz，有良好的接地装置（电阻＜100Ω）。

2、安装主机

A、主机箱须安装于室内或有遮盖的场所以免日晒雨淋。远离热源，设备主机四周0.5米范围内不要堆放杂物或存在障碍物，确保良好的通风，以防主机内部散热不足。(电器组件环境要求：湿度：小于85%，温度：0℃—50℃)

B、主机箱须水平放置以利于各处的润滑和各连接部件的受力，防止噪音和振动变大。

C、主机箱必须有效安全接地，以防触电。

主 机 操 作 规 范

一、高压水泵：

此泵在这里使用有很多优点，但是如果没有仔细的使用以及不重视它潜在的危险，这会造成设备的损坏和人身意外损害。下面是重要的操作条件，不遵守此条件会使信用失效。

1.曲轴箱的加油量为使油量保持在量油计上的两条刻度线之间，但是不用灌满。

2.润滑油应使用15W-40（美国标准），严禁使用其它油类。

3.开始使用50小时后润滑油应该全部更换，之后每隔500小时更换一次。

4.请勿使用规定外流体，供水温度在50℃以下。

5.冬季请注意保暖。

6.一年之内出现故障后，不允许私自拆卸，均有制造商解决。

7.水泵长时间停止使用时应该保持其内部有水，保持水泵内部各部件不能处于干燥状态，防止各密封圈缩身。重新启用时先自检，不能在缺水、没油情况下强行启动设备工作。

8.水泵输出功率计算方法：P=0.0000925601×喷嘴个数×压力

9.预防性检查维护表。

检查内容	每日	每周	50小时	每隔500小时
油质			●	●
密封件	●	●		●
高压水密封件	●	●		●
电机、泵连接器	●			●
机脚螺钉		●		●

二、高压电磁阀：

1.不做损坏电器自身的操作。

2.不要在带压状态下拆卸，并始终确保拆卸之前切断电源。

3.严禁在带电情况下把线圈分阀体分离。否则线圈的温度会升高，直到烧毁。

4.电磁阀在工作时发热较高，请勿触摸，以防烫伤！

三、水过滤器

1.清洗说明：用户使用的水泵的水质符合国家自来水的标准，系统所配用的水过滤器可较长时间连续使用。当发现过滤器内部太脏时，会影响向主机进水的流量，尤其不能忽视的是可能会混入杂质到主机里面导致危害高压水泵。

2.清洗指导：此时必须关闭进水阀，排净水压，顺时针旋转过滤器外壳（太紧可借助专用扳手），取出过滤芯，用水清洗干净，然后再装入滤芯使用，条件允许的情况下建议3-6个月更换一套滤芯。

3.下面是重要的操作条件，请按要求操作：

A、通过清洗阀门的水必须被排放到一个安全的位置。

B、其它的流体和水中的化学物质（酸性、碱性的流体和固体）会使过滤的组件损坏且导致过滤器的功能失效。

C、严禁使用化学物质来连接过滤器。

D、严寒地区设备停机时，请勤拆卸滤杯进行排水，防止滤杯上冻开裂（见过滤器拆卸说明）

四、主机工作原理

1. 变频工作原理：变频器控制电机工作，通过检测输入的启停信号实现相符的电机运行和停止，通过压力测定的反馈信号，随时调整电机的速度，使系统压力与设定值相符。变频控制系统才具有效。

2.标准配置主机控制原理：通过液位开关、湿度开关或定时开关来控制交流接触器的吸合或放开，用来控制高压水泵的运行和停止。

五、常见故障及其解决方法

1、控制系统故障

故障现象：湿度控制参数设定正确，且系统运行时，但中间继电器一直不吸合。

A、液位开关故障：将液位开关两端短接，中间继电器吸合，请更换液位开关。

B、控制仪表故障：将控制仪表控制线路短接，中间继电器吸合，请更换控制仪表。

C、交流接触器故障：交流器线圈烧坏或变形导致不能吸合，更换交流接触器线圈。

2、湿度显示故障

故障现象：湿度控制参数设定正确，湿度无显示或湿度值频繁大幅度的跳动。

A、信号线故障，线连接处松动、线断路、信号干扰太大，请确认线路连接。

B、湿度感应器模块坏，更换湿度传感器（湿度变送器）。

C、干扰太大，转移湿度传感器（湿度变送器）放置位置或解决干扰源。

3、主机震动

故障现象：主机震动很大。

A、检查固定螺丝，调整时注意：电机，水泵皮带盘中心必须在同一直线上，否则启动

时会导致水泵偏摆，震动更大。

B、在水泵停机后检查进水接头和管道有无漏水。

4.常见故障见下表

故障类型	原因分析	相对应解决方法
一、管路漏水	1．管道材料破损 2. 安装不当 3. 冻裂	1. 更换 2. 重新安装加固 3. 更换材料，加保温措施
二、水泵压力不足	1.外部系统某处漏水 2.超负载（喷嘴数量过多） 3.水泵内部失灵 4.供水管路被吸入空气 5.水泵内活门损坏 6.水泵内部高压迫紧磨损 7.高压电磁阀损坏 8.回水阀开得过大 9.进水不足或堵塞 10.变频器异常	1.检查铜管及接头 2.减少喷嘴数量 3.请于厂家联系 4.检查管路 5.更换活门 6.清洗/更换 7.更换该部件 8.适当调节回水阀 9.清洗水箱和进水管路 10.联系厂家
三、水泵骤停	1.无电源 2.温湿度仪表坏 3.电磁阀电器坏 4.某处线头脱落 5.无水或液位开关坏 6.水泵内部机械故障	1.请检查电源及熔断器 2.更换仪表 3.更换电磁阀继电器 4.用万用表检查 5.检查进水或更换液位开关 6.联系厂家
四、水泵漏油、漏水	1.油塞松开 2.油镜破裂 3.油封磨损 4.油位太高 5.油封、水封老化	1.拧紧油塞 2.更换油镜 3.更换油封 4.放油 5.联系厂家
五、水泵震动且噪音变大	1.水质差导致供水不足 2.水泵活塞磨损 3.水泵内活门关闭不严 4.轴承损坏 5.频率不正确（共振） 6.电机部分固定螺栓松动	1.改善水质进行水处理 2.更换水泵活塞 3.清洗活门 4.替换轴承，加入润滑油 5.减低或升高压力 6.调整电机并固定螺栓
六、水泵温度很高	1.油品低下 2.曲轴箱中的油量不足	1.建议使用15W-40进口机油 2.调整油量到标准
七、压力表指针震动大	1.水泵轴承坏 2.进水有空气 3.泵头进出水活门有异物 4.水泵活塞损坏	1.更换轴承 2.排出空气 3.清洗活门 4.更换水泵活塞
八、主机无法自动控制	1. 温湿度仪表坏 2．温湿度传感器损坏 3．电磁继电器损坏	1．更换仪表 2．更换传感器 3．更换电磁继电器
九、主机骤停骤开	1．电流接触不良 2．回水太小 3．温湿度仪表时间设定不正确 4．供水不够	1．检查线路连接 2．回水阀适当调节 3．重新设定 4．检查过滤器，加大供水量
十、雾化效果不良	1. 湿度设定不当 2. 喷嘴密度不当 3. 室温太低	1.调整湿度上下限值 2.调整喷嘴密度 3.客户自行处理
十一、喷嘴处漏水	O形圈胀出	泄压后，更换O形圈再拧紧喷嘴

六、主机售后维保内容与条例

1、本设备保修12个月，（具体参照我司维保内容表）本设备应按照说明书和公司现场安装人员培训指导内容正确开机使用运行。

2、保修期内，因以下原因（包括但不限于）导致设备发生的故障与损坏，不属于质保范围内：

A、因操作上的错误及私自改造而导致设备不能正常运行。

B、因火灾，水灾，结冻，电压异常，及其它不可抗拒的自然灾害造成的设备损坏与故障。

C、购买后由于人为及外部因素而导致的故障与损坏。

3、管道密封垫片，高压水泵的水封油封，过滤器中的过滤棉，喷嘴，机油属于消耗件不属于免费维修范围内。

4、客户须做好设备日常维护：水箱至少清洗2次/年；过滤棉视水质情况定期清洗更换，一般在7-60天更换检查一次；机油第一次运行50小时后更换，以后每运行500小时更换一次。

5、长期工作后喷嘴中可能形成水垢，影响微雾效果，须予以清除或更换备用喷嘴，更换下的喷嘴将其泡在喷嘴清洗剂（柠檬酸）中24小时，再清洗吹干（压缩空气）后作备用，不可用针或尖锐硬棒等物进行挑剔。

6、高压水泵在开始使用50小时后润滑油应该全部更换(1次)，1次之后每隔500小时更换一次。（使用前应检查机油是否变质）更换机油时，先旋开泄油螺丝排尽旧机油，然后将泄油螺丝拧紧，打开加油盖注入15W-40清洁机油。加油量应保持在油镜中心红点位置或油箱三分之二位置。

7、在服务过程中如有疑问，请及时联系我司技术售后(电话：15867180284)。

售后维保内容附表：

质保内容	年	季度检查/清洗	消耗品	易损件	第一次50小时	500小时/次	质保期内返厂维修
电动机	●
继电器	●
变频器							●
断路器	●
开关	●
指示灯	●
液位开关	●
温湿度仪表							●
机箱	●
手机APP	●
红外感应器	●
散热风扇	●
压力变送器	●
机油			●		●	●
滤芯棉		●	●	●
喷嘴			●
泵壳	●
水泵水封油封				●
水泵曲轴	●
水泵连杆	●
PLC							●
触摸屏							●
高压管	●
不锈钢接头	●
雨水感应器	●
电磁阀	●
分水器	●
压力调节阀	●
压力表				●
水箱	●	●
管道密封垫片				●

七、技术规格和参数

产品型号	高压微雾系统	备注
电源	AC380V±10%，50Hz	三相五线
水源	单独水源，压力不低于0.02Mpa	水质需要求符合国家自来水标准
电机功率	1.5-5.5KW	进口或国产（用户可选用配置）
输入功率	1.5-5.5KW	按喷头数量而定
输出功率	1.5-5.5KW	按喷头数量而定
用水量	0.4-0.9m³/h	按一小时不停运转和全流量计算
变频器	AE200H	极悦娱乐（用户可选用配置）
水泵规格	耐温≤50℃	进口或国产（用户可选用配置）
加湿量	1-900kg/h	按设备配置功率而定
喷嘴型号	0＃-8＃	按设备配置加湿效果而定
喷嘴数量	/	按设备配置加湿量而定
外形尺寸	800*725*1020	标准机箱（用户可选用配置）
重量	/	按机组配置而定

八、注意事项

1、严格按照说明书操作，使用。

2、本产品所有设备部件未经本公司同意而擅自拆卸或更换，本公司将不负责保修。

3、保修卡请妥善保持，如有遗失，恕不补发。

杭州嘉友1路抑尘设备系统操作说明书

系统主要包含五个界面，分别是：

1）主界面（在主界面可监控系统状态，且可实现手动/时间/远程三种模式切换）

2）手动操作（手动模式下，进入手动操作界面进行红外对应阀开关）

3）时间设置（循环运行时长设置）

4）运行区间（时钟校准，自动模式的运行时段设定）

5）运行设置（系统持续运行时间，换油提醒时间等参数设置）

1.1 主界面

系统开机后，首先进入待机界面。待机界面显示如下

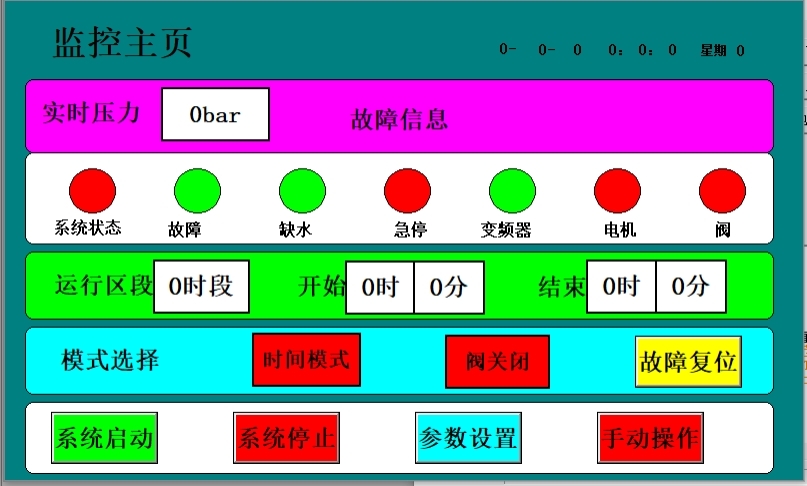

点击一下待机页面，可进入主界面（首页）。主界面显示如下

主界面主要包含以下内容：

系统时间：当前系统内的时钟，可以进行时间校准。

实时压力：当前系统泵出水端的实时压力。

故障信息：当前系统如存在故障，主界面会显示故障提醒文字。

状态指示灯：

系统状态：系统启动时指示灯显示绿色，系统停止显示红色；

故障：无故障正常显示绿色，有故障显示红色；

缺水：不缺水正常显示绿色，缺水显示红色；

急停：急停开关未闭合正常显示绿色，闭合则显示红色；

变频器：变频器正常显示绿色，变频器故障显示红色；

电机：电机运行显示绿色，电机未运行显示红色

阀状态：阀开启显示绿色，阀关闭则显示红色；

运行区段：显示系统当前处于哪一个运行时段内，【时间模式】下，如当前时间不属于任何时段，则设备不可启动。时段可在【参数设置-运行区间】内设置。

模式选择：可点击模式按钮，切换系统当前运行模式

时间模式：通过时间循环控制阀启停，可【时间设置】内设置时段和运行时间；

手动模式：通过手动操作控制阀启停，可设置气阀延时关闭；

联动模式：根据联动信号控制阀启停，无信号则不启动；

故障复位：故障解决后，故障灯仍显示红色时，点击【故障复位】可尝试复位；

主界面点击【系统启动】，可启动系统，系统状态指示灯显示绿色；

主界面点击【系统停止】，可停止系统，系统状态指示灯显示红色；

主界面点击【故障复位】，在设备有故障指示灯亮时，可进行故障复位；

主界面点击【参数设置】，则进入（时间）参数设置界面；

主界面点击【手动操作】，则进入手动操作界面；

1.2 手动操作界面

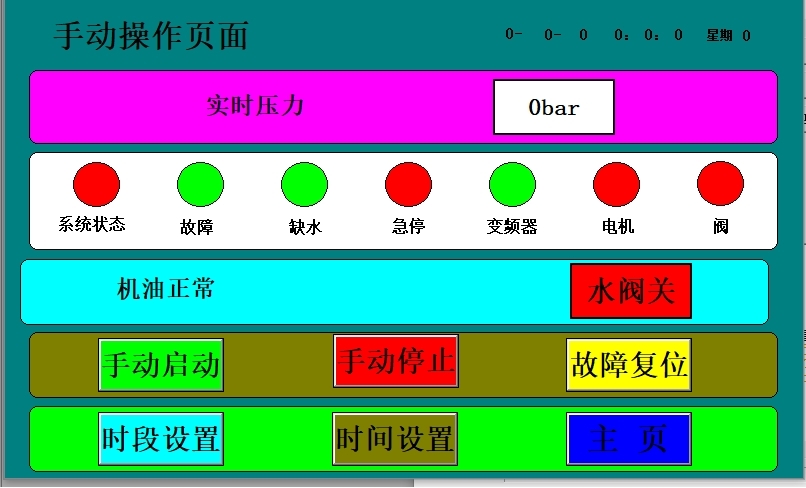

主界面选择运行模式为【手动模式】后，可进入手动操作界面进行具体操作，界面显示如下

首先，手动操作界面可以查看【系统时间】以及设备出水的【实时压力】；

状态栏显示内容与主页一致；

点击【手动启动】或【手动停止】，手动模式下控制系统的启停；

点击【故障复位】，故障解决后故障灯仍显示红色时，点击【故障复位】可尝试复位；

点击【时段设置】，则进入时段设置界面；

点击【时间设置】，则进入时间设置界面；

点击【主页】，可跳转回主界面。

1.3 时间参数界面

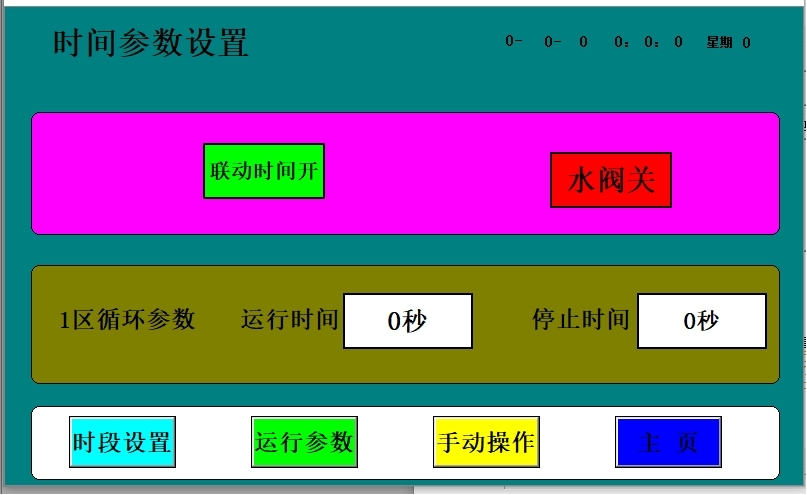

主界面点击【参数设置】，则进入（时间）参数设置界面；

联动时间开关：可以设置在联动模式下，是否根据时间循环运行；

循环参数：设备根据设置的“运行时间”和“停止时间”循环运行；

1.4 运行参数界面

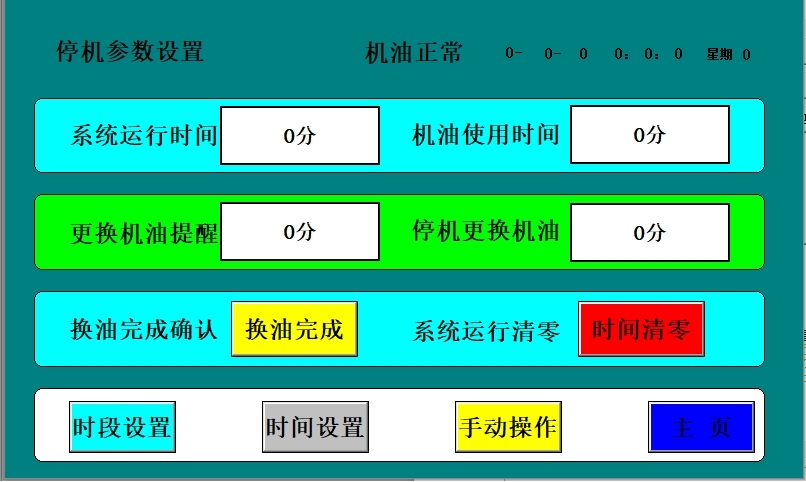

点击【运行参数】，则跳转至运行（停机）参数设置界面；

换机油提醒：

保养参数界面自动统计系统运行时间，以及换油后机油使用时间；

初次使用时，设备更换机油提醒未3000分，第一次换油以后，每隔30000分换一次机油，可在初次换油后更改更换机油提醒的周期；

长按【完成换油】，可解除换油提醒，重新统计机油使用时间；

点击【时间清零】，可对系统运行时间清零；

点击【时段设置】，则跳转至时段设置界面；

点击【时间设置】，则跳转至时间设置界面；

点击【手动操作】，则跳转至手动操作界面；

点击【主页】，可跳转回主界面；

1.5 运行区间界面

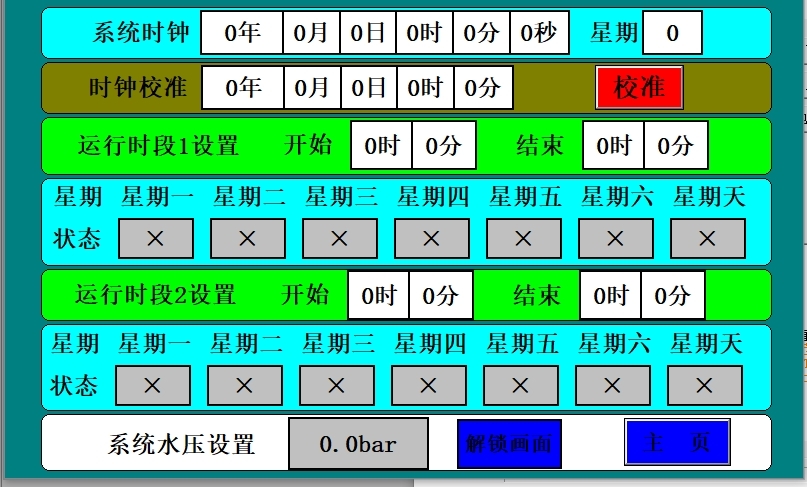

参数设置界面点击【时段设置】，则进入运行区间界面。

时钟校准：在时钟校准处，输入当前时间后，点击【校准】，可对系统时钟校准。

运行时段设置：设置【时间模式】下的设备运行时段。

水压设置：可以设置泵出水压力，系统会根据该压力值自动调整运行转速。

点击【主页】，可跳转回主界面。

保 修 卡（客户联）

请客户（厂家）妥善填写以下信息以确保嘉友公司能够准确、及时的为您服务。

合 同 号：	/
用户名称：	/
地    址：	/
联 系 人：	/
联系方式：	/
产品规格：	/
数    量：	/
安装日期：	/
安装车间：	/
安装人员：	/
验收人员：	/

保修范围：

a)保修期限：主机保修壹年，铜管和铜接头保修壹年，易损件除外。

b)易损件：连轴器、管路密封件、湿度传感器、液位传感器、电磁阀线圈、湿度变送器、滤芯、喷嘴、机油、电器元件等具体可参照说明书中主机售后维保内容与条例（注：易损件不属免费维修范围）。

c)因不可抗力及不当引起的故障、损坏不属免费维修范围。本产品所有部件未经供应商同意擅自拆卸或更洗，供应商不负责保修。供应商对于因产品而引起的间接损失或因此造成的其它损失不负赔偿责任。
